1 前言

无线热点是指能够以免费或付费方式获得Wi-Fi服务的地点。无线热点通常位于无线局域网基站覆盖范围内的机场、咖啡馆、楼宇、员工餐厅、商场或其它社交场所。运营商可以通过部署无线热点提供宽带上网业务，同时还可提供免费广告、定制Portal，WiFi语音等增值业务。

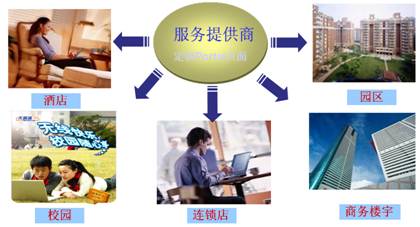

图1 热点部署场所

运营商在加大力度投入WLAN热点建设的同时，遇到很多现实的问题：如何有效的管理数目众多且部署在客户侧的AP，如何快速部署业务，如何和有线宽带城域网统一部署，如何建立一种可行的盈利模式，针对运营商在建设WLAN遇到的种种疑惑，H3C推出了无线热点可管理可运营宽带无线网络解决方案。

2 方案概述

H3C无线热点方案根据运营商不同情况下的需要，提供FAT AP和FIT AP两种部署，支持ADSL、LAN、EPON等多种接入有线的方式。本方案充分考虑到热点部署的各种场景，基于网络规模设计多种组网模式，具体如下：

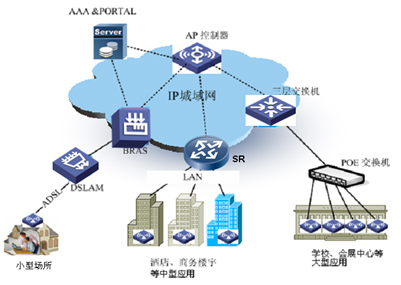

图2 热点部署组网建议

• 对一些需要进行集中参数设置/管理的大型区域（如高校、机场，会展/会议中心、室外休闲广场等）首选FIT AP+AC系统，园区内部部署无线控制器。
• 对酒店，商务楼宇等中型热点，建议采用FIT AP架构，由运营商大网AC统一管理。接入方式可采用LAN或EPON方式接入。
• 对餐厅，咖啡厅，家庭等小型热点，可采用FAT AP组网，接入方式可采用ADSL和LAN接入。

2.2 FAT AP组网方案

应用场景

• 主要适用于用户规模较小的独立的小型场点，如小型企业、商店、咖啡吧等。
• 上行多采用ADSL接入方式，也可以根据实际情况采用LAN方式。
• AP接入采用一级PoE接入交换机汇聚，如3108EI或3124EI。AP可采用WA2200，WA1208E。

2.3 中型场点方案(FIT AP方案)

• 可以提供100M/1000Mbit/s速率，主要适用于用户规模较大的型场点，如中型企业、酒店、商场、会展中心、商务楼、医院等。
• 建议采用FIT AP组网，上行通过LAN接入方式，也可根据需要采用EPON或ADSL接入。
• AP接入采用二级交换机汇聚结构或EPON方式。
• AP可采用WA2200，WA1208E，WA2110。
• 所有AP统一由运营商大网的无线控制器集中管理。
•

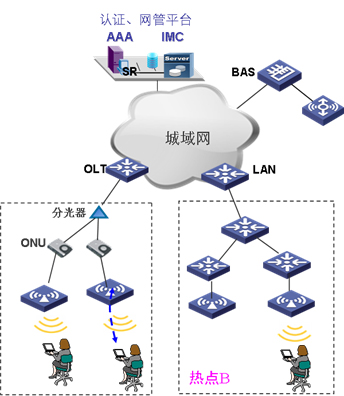

图4 FIT AP接入方案

无线控制器的位置可以根据网络和热点部署情况灵活选取。

2.4 大型场点方案

应用场景：

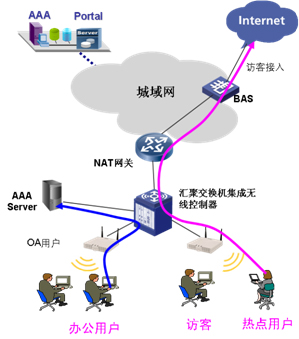

图5 大型场点WLAN接入

• 一般指学校，机场，大型企业等AP需求数量较多，既有公众上网也有内部OA需求的场所。内部员工可以通过无线网络上办公网，访客可以利用无线网络访问internet，但不能访问企业内网。
• 此外，持有运营商热点账户的用户，也可以通过企业WLAN网络访问Internet。企业WLAN网络可作为运营商热点的延伸。
• 企业内部部署AAA服务器，无线控制器和无线接入点，运营商在代维代建企业WLAN网络的同时，还可利用企业无线网络开展热点运营。
• AP的管理IP地址由无线控制器分配，采用私网IP地址。
• 无线控制器可选用75E/95集成插卡方式，提供有线无线一体化方案。

2.5 无线网管组件

iMC网管中心通过SNMP直接管理到AC设备和FAT AP，FIT AP设备信息由AC设备提供给iMC网管中心，管理员可通过Browser方式操作iMC网管。

无线业务管理组件（以下简称为WSM组件）依托iMC智能管理平台，实现有线无线一体化的管理。用户可以获得全面的无线业务管理能力，实现AC、Fat AP、Fit AP、移动终端等无线设备的集中管理，轻松实现设备配置管理功能，并提供无线拓扑、AP设备物理位置拓扑等多种拓扑功能，对全网无线设备进行直观有效的组织，了解网络部署和设备状态；支持无线设备的批量配置，提升管理效率，降低维护成本；丰富的无线业务报表可直观体现出无线网络质量、无线流量、无线用户时间和空间分布。

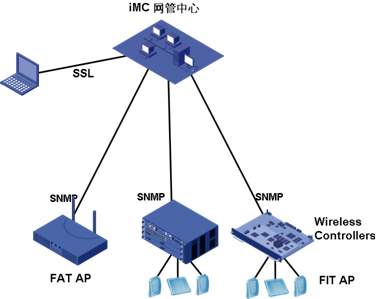

图6 iMC无线网管基本模式

3 功能特点

• 提供FAT/FIT AP混合组网方案，以及EPON,LAN等多种接入方式整体解决方案，满足不同应用场景需求，明确FIT AP和AC在城域网中的布放方案。
• 支持FAT/FIT AP平滑升级，保护运营商的前期投资。
• 有线无线一体化网管，可在同一个平台中实现对有线无线的无缝管理，节省用户投入，减少维护工作量。
• 无线网管支持AP和用户流量统计，告警和性能监控，掉线率统计，TopN用户统计等自定义报表功能，以及用户信息查看及定位，射频覆盖情况显示，无线入侵检测等功能，便于运营商运维、管理。
• 无线网管支持FIT AP/AC物理拓扑显示，便于设备故障时的问题排查。
• FAT AP支持TR069，简化大规模FAT AP部署和管理。
• AC支持基于SSID的双向限速，防止部分AP和业务抢占网络带宽。
• 交换机支持无线插卡，保护用户投资，并可以平滑扩容；交换机集成EPON，IPS，VPN等多业务板卡，实现一体化的WLAN接入和安全管理。
